مفاهيم أولية حول الترونزستور

تنقسم الترانزستورات الى نوعين أحادية القطب و ثنائية القطب ( bipolar unipolar).
 سنتكلم اليوم حول اليترانزستور الثنائي القطب .

تعريف الترانزستور

الترانزستور هو عنصر الكتروني يتكون من أشباه الموصلات له قدرة هائلة على تكبير الاشارات الالكترونية رغم صغر حجمه .

وصف الترانزستور

للترانزستور 3 أطراف القاعدة B  والمجمع C والباعت E
طبقة القاعدة تكون رقيقة و يليها الباعت و أكبرهم المجمع .
وهذا الرسم للترانزستور من نوع BC547  يستطيع تكبير الاشارة 4 مرات .

البنية الداخلية للترانزستور

أنواع الترانزستور

هناك نوعان من الترانزستور
الترانزستور PNP يتكون من طبقتين موجبتين بينهما طبقة سالبة
الترانزستور NPN يتكون من طبقتين سالبتين بينهما طبقة موجبة

• الباعتE :وهو الجزء المختص بامداد حاملات الشحنة وهي الفجوات في حالة PNP و في حالة NPN  يوصل الباعت أماميا بالنسبة للقاعدة و بذلك فهو يعطي كمية كبيرة من حاملات الشحنة عند توصيله.
• المجمع C : يقوم بتجميع حاملات الشحنة القادمة من الباعت و يوصل عكسيا مع القاعدة
• القاعدة B :وهي عبارة عن الجزء ألاوسط بين المجمع و الباعت و يوصل أماميا مع الباعت و عكسيا مع المجمع .

خصائص الترلنزستور

يوصل الترانزستور تيارا في الاتجاه الأمامي ولا يوصله في الاتجاه العكسي و تنقسم منطقة التوصيل الى ثلاث مناطق .

• منطقة القطع التي لا يمر فيها التيار الكهربائي في المجمع .
• منطقة التكبير أو منطقة التشغيل الخطية للترانزستور .
• منطقة التشبيع التي يمر فيها أكبر تيار في مجمع الترانزسنور .

في المنطقة ألأولى و الثالثة يعمل فيها الترانزستور كمفتاح و في المنطقة الثانية يعمل كمكبر .

طرق تركيب الترانزستور في الدارة

القاعدة المشتركة يتم توصيل اشارة الذخل بين الباعت و القاعدة, و توصل اشارة الخرج بين المجمع و القاعدة و يلاحظ  أن طرف القاعدة مشترك بين الدخل و الخرج .
الباعت المشترك يتم توصيل اشارة الدخل بين القاعدة و الباعت و توصيل اشارة الخرج بين المجمع و الباعت و يلاحظ أن طرف الباعت مشترك بين الدخل و الخرج .
المجمع المشترك يتم توصيل اشارة الدخل بين القاعدة و المجمع و توصيل اشارة الخرج بين الباعت و المجمع .

 كيفية عمل الترانزستور

يكون الترانزستور في حالة قطع اذا كان بين القاعدة و الباعت أقل من 0.7 فولت في حالة ترانزستور السلكون و 0.3 فولت في حالة الجرمانيوم .
في الوقت الذي يكون فيه الجهد بين القاعدة و الباعت يساوي 0.7فولت (سيلكون ) يتزايد تيار المجمع بتزايد تيار القاعدة .
تيار القاعدة أصغر بكثير من تيار المجمع لكنه يتحكم فيه, أي أن النقص الصغير في تيار القاعدة يناضره نقص كبير في تيار المجمع, و زيادة صغيرة في تيار القاعدة يناضرها زيادة كبيرة في تيار المجمع و لهذا تدخل الاشارة صغيرة و تخرج كبيرة .
يستعمل الترانزستور كمفتاح أو مكبر للاشارة .

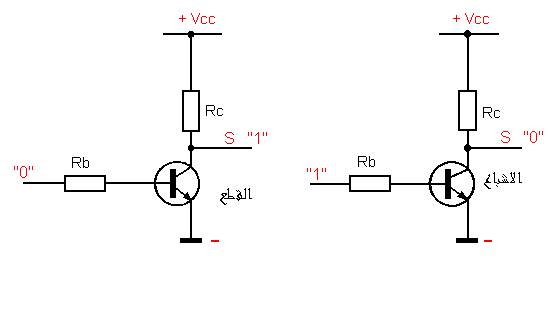

الترانزستور كقاطع الكتروني

في هذه الحالة يعمل الترانزستور بين القطع و الاشباع كما يبين الشكل أسفله .
